TUTO: Programmer un Arduino/Elegoo avec Mblock – Partie 1

Matériel et logiciel

Pour vous lancer dans la programmation, il vous faudra:

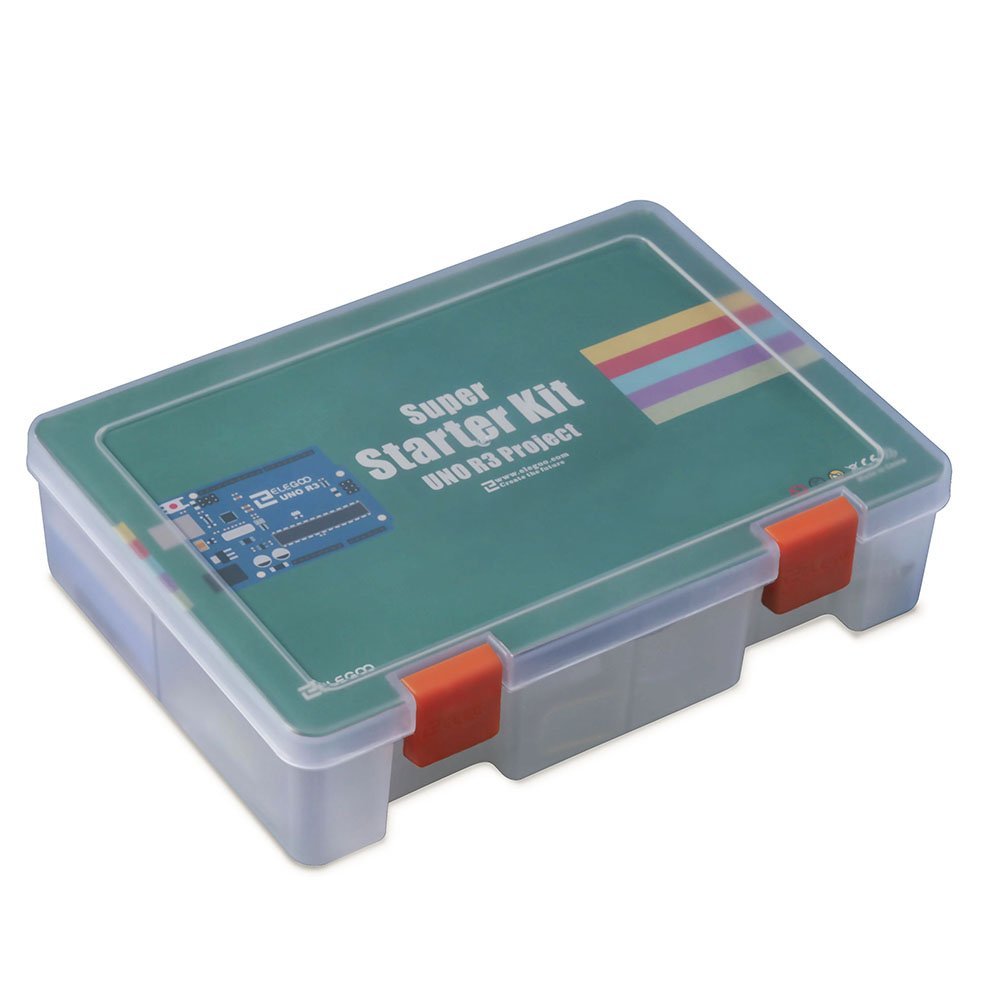

  • Un kit Arduino ou Elegoo. Personnellement, je suis partie sur une kit « ELEGOO Arduino Carte UNO R3 Starter Kit de Démarrage » disponible pour une trentaine d’Euros.
  • Un PC
  • Le logiciel Mblock que vous pouvez trouver ici.

Installation

Kit Elegoo

Dans un premier temps, vous regarder la documentation disponible sur le CD joint dans le kit, ou télécharger ceci.

Téléchargez et installez Mbock ici.

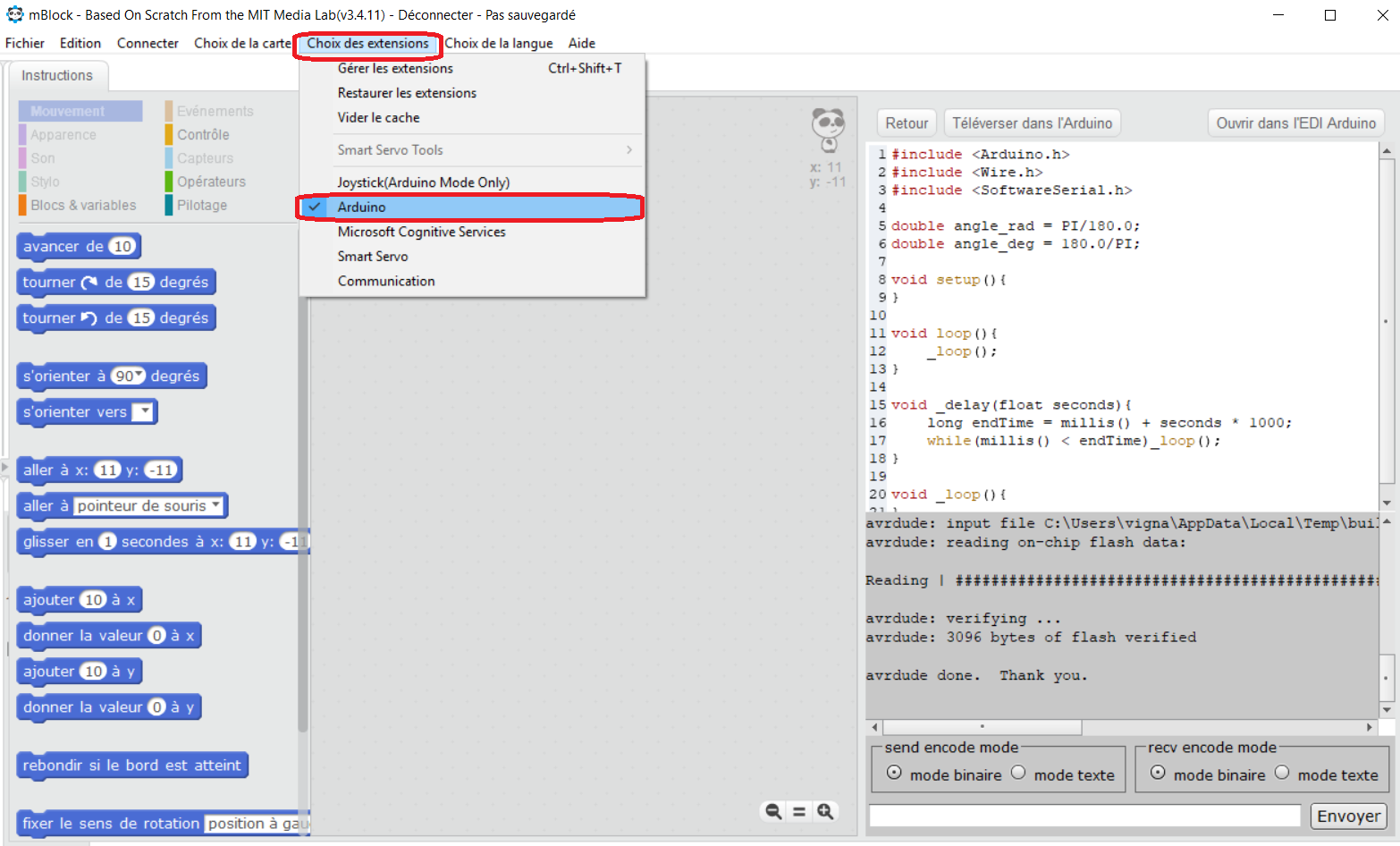

Lancez Mblock. Il va falloir maintenant établir la connexion avec votre Elegoo. Allez, dans « Choix des extensions » et choisir « Arduino« .

Choix de l’extension

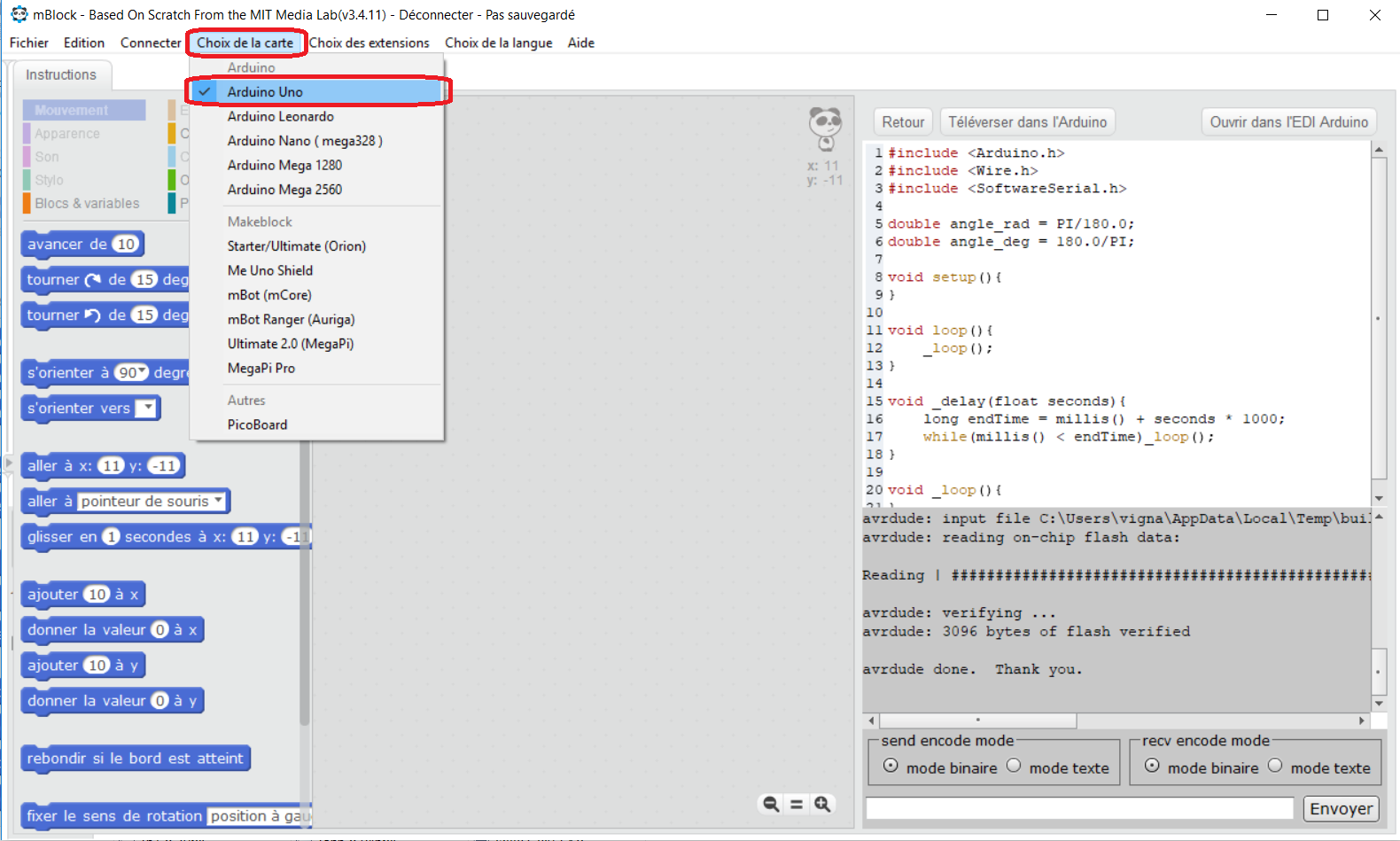

Dans « Choix de la carte » et choisir « Arduino Uno« .

Choix de la carte

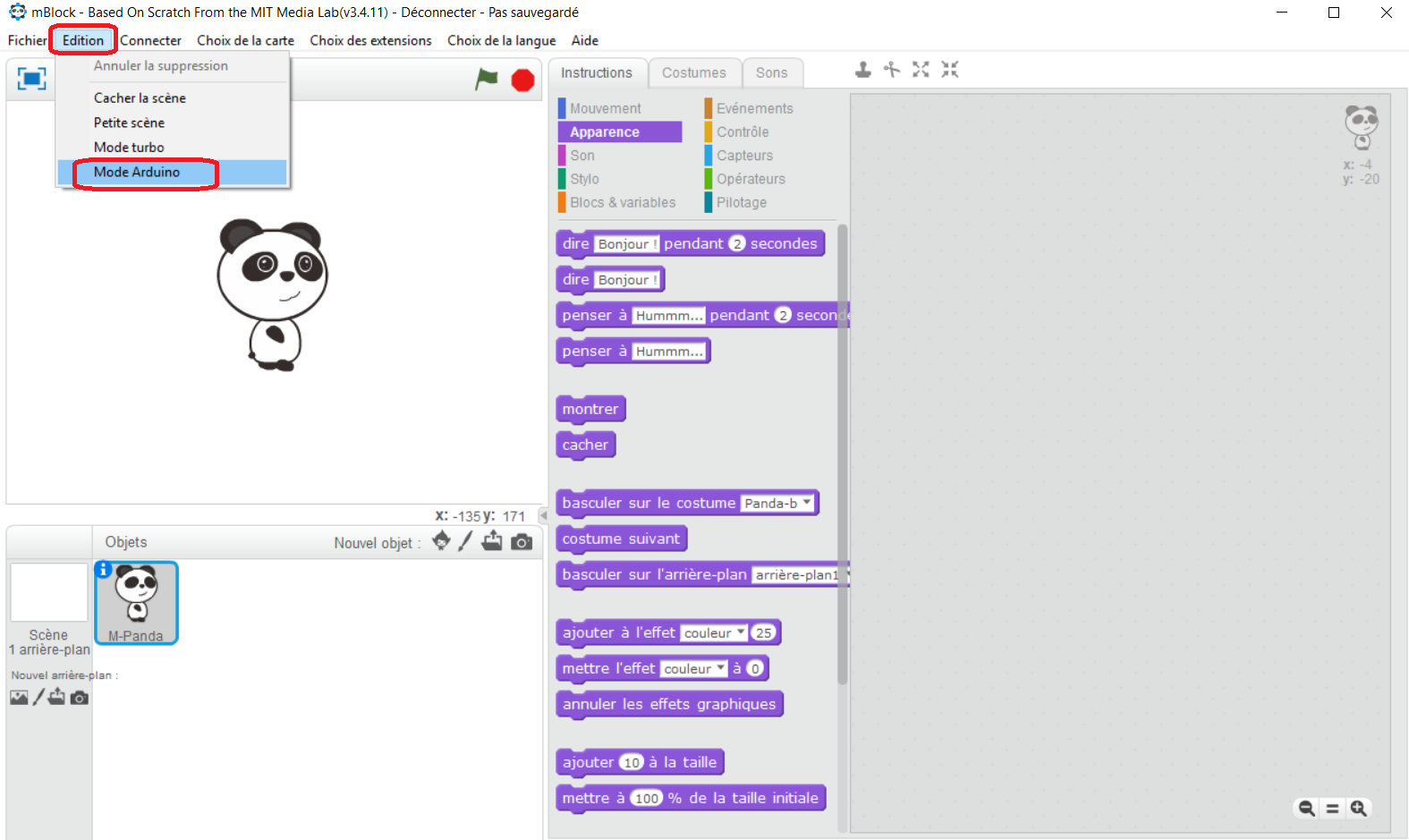

Puis, dans « Edition » et choisir « Mode Arduino« .

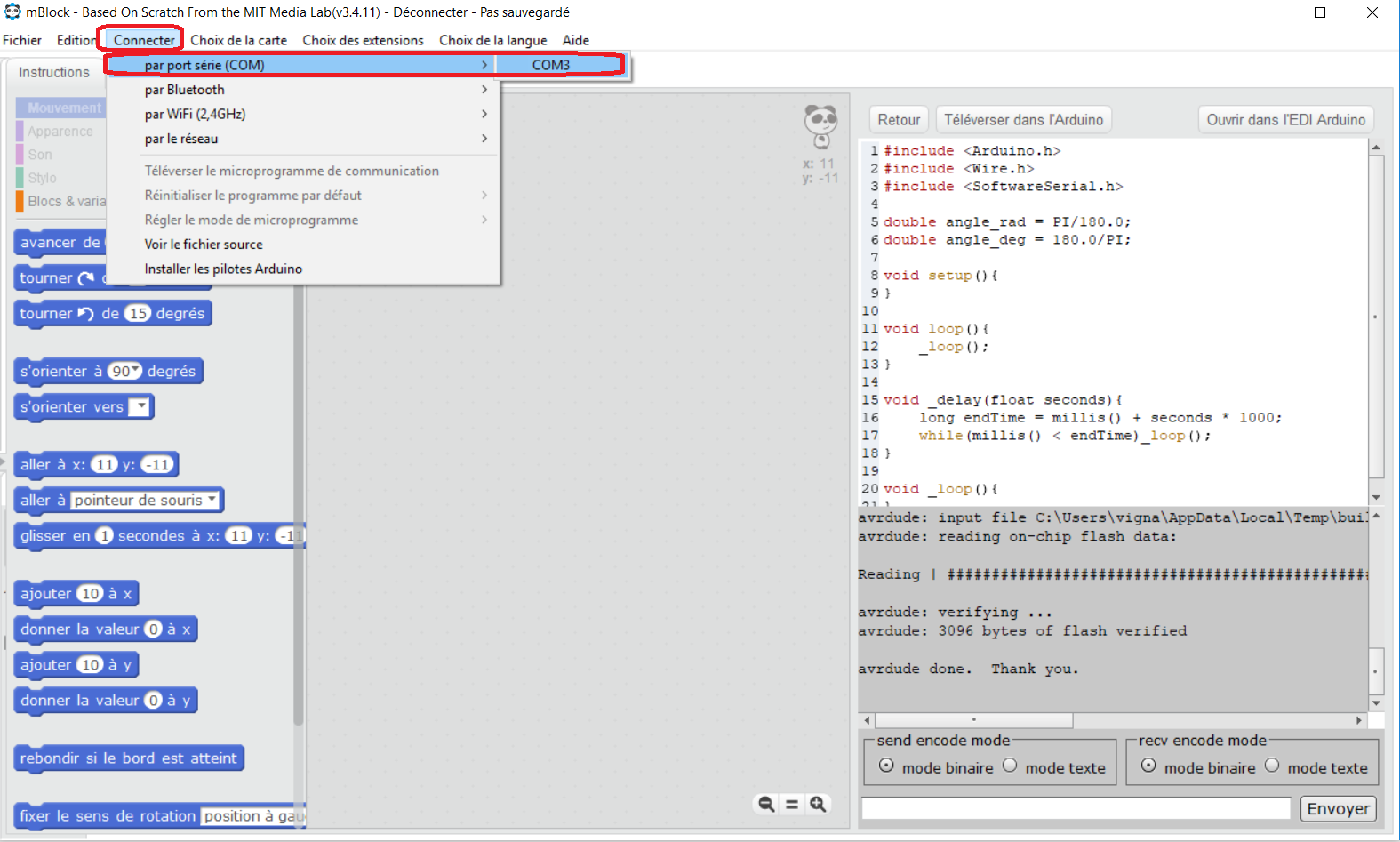

Puis, dans « Connecter » et choisir « par port série (COM) » et sélectionner le port proposé. Si plusieurs ports sont proposés, essayé les différents ports jusque le statut « connecté » apparaisse dans le titre de la fenêtre.

Connexion du Elegoo

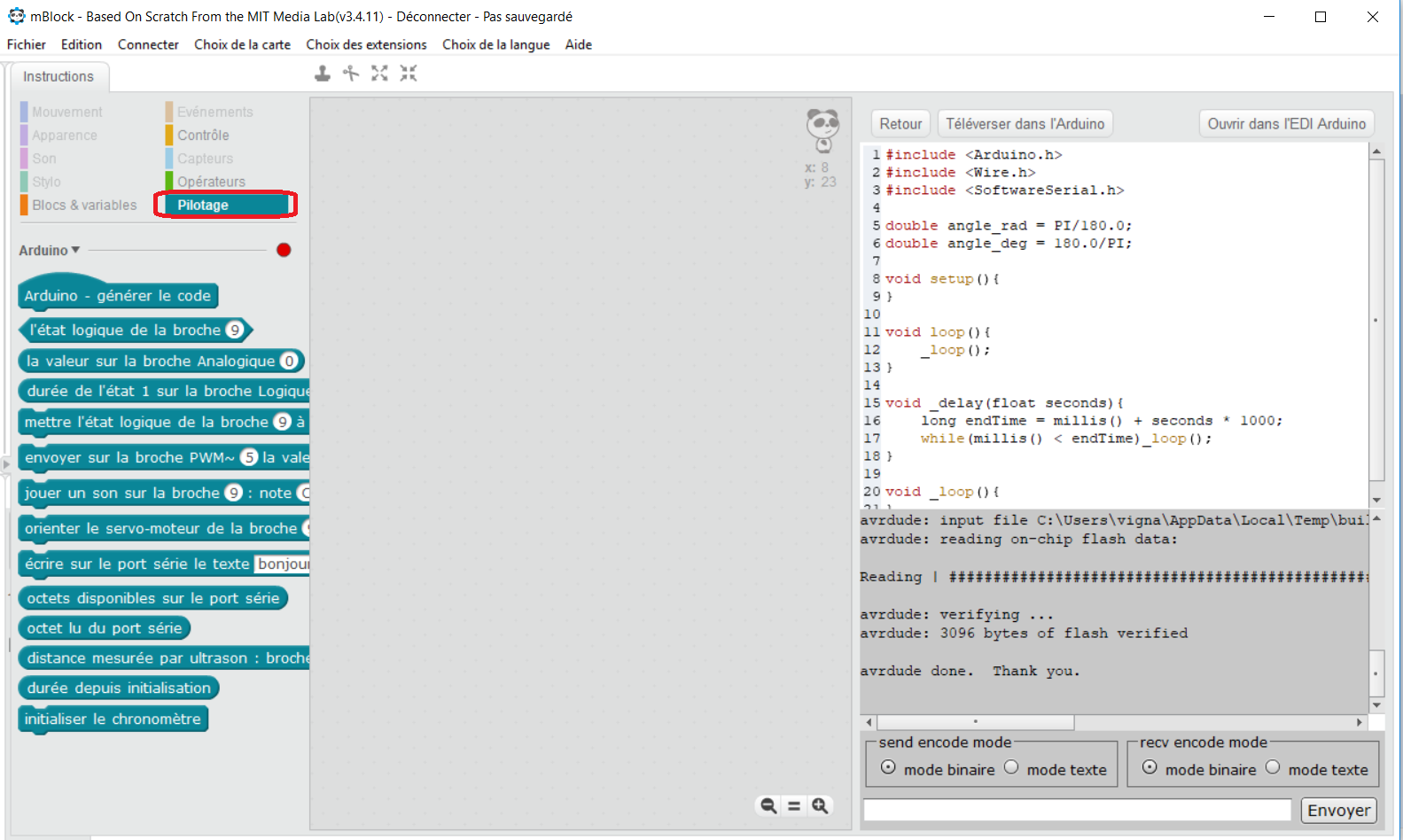

Votre Elegoo est maintenant connecté à Mblock. Nous allons pouvoir commencer la programmation. Pour cela, sélectionner « Pilotage ». Cela permet de donner accès aux blocs liés à la programmation des Elegoo.

Quelques notions

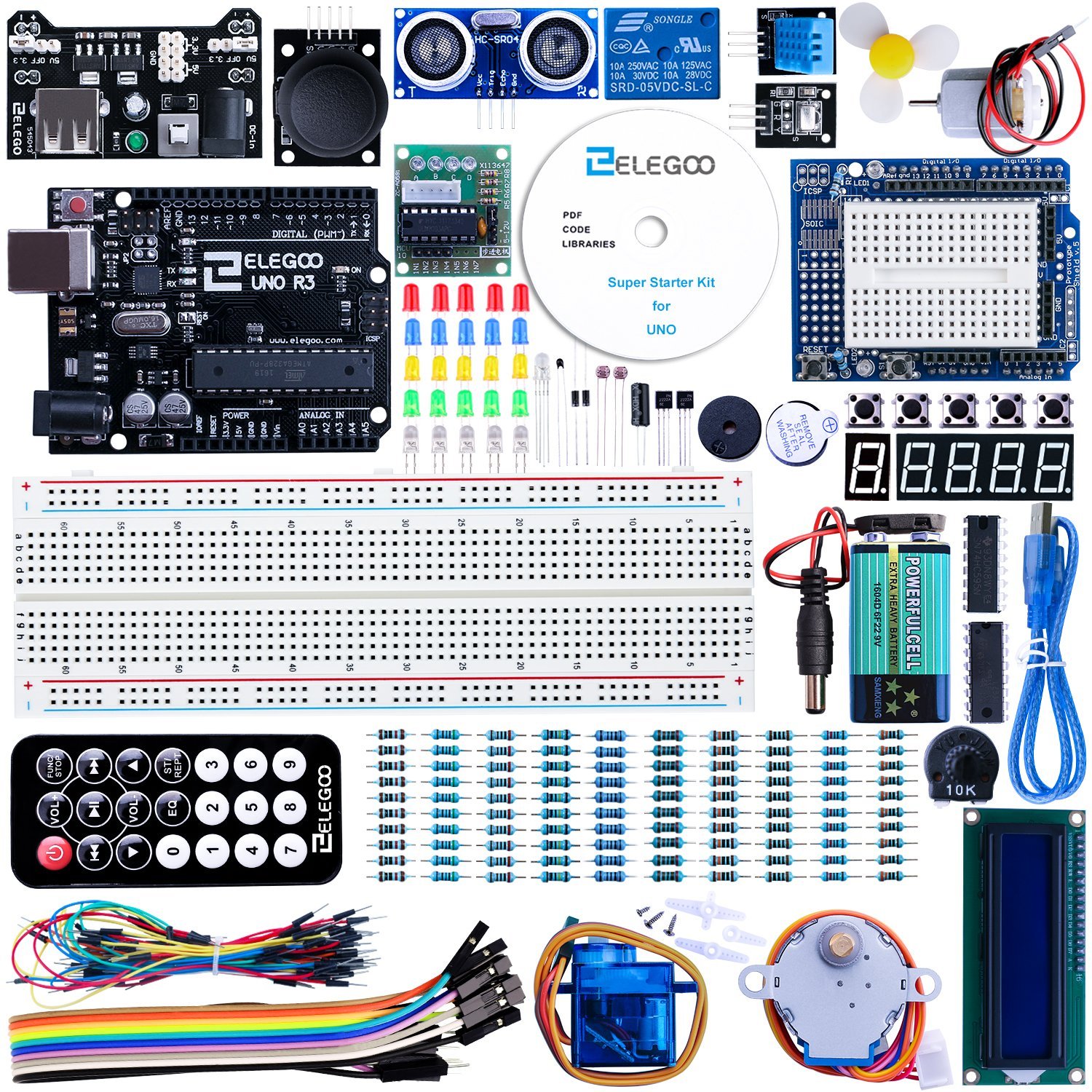

Matériel contenu dans le kit

Le kit propose une grande variété de composants. Pour ces premiers exercices, nous allons utiliser les composants suivants:

  • Une planche prototype
  • Des LED
  • Des résistances
  • Des câbles
  • Des boutons poussoirs

La planche prototype

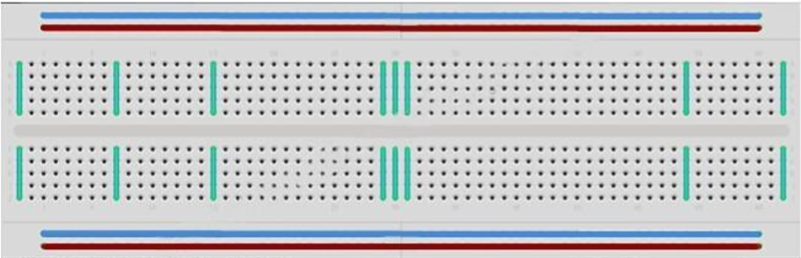

Planche prototype

La planche prototype permet de réaliser facilement des montages. Les lignes indiquées sur le schéma ci dessous permettent de connecter les composants. Elles sont au même potentiel.

Les LED

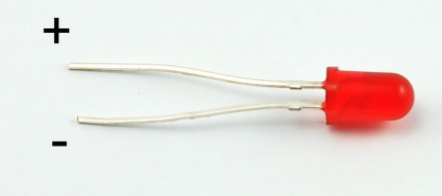

Une LED

La LED est un composant lumineux ayant la particularité de laisser passer le courant dans un sens uniquement. Il faut donc faire attention au branchement des bornes. Le + est la borne la plus grande, et le – la moins grande.

Les résistances

Les résistances sont des composants qui s’opposent au passage du flux électrique. Plus la valeur est grande, plus la résistance est importante.
Elles répondent à la lois d’Ohm: U = R * I avec U, tension aux bornes de la résistance en Volt, R, valeur de la résistance en Ohm, et I, intensité en Ampère traversant la résistance.

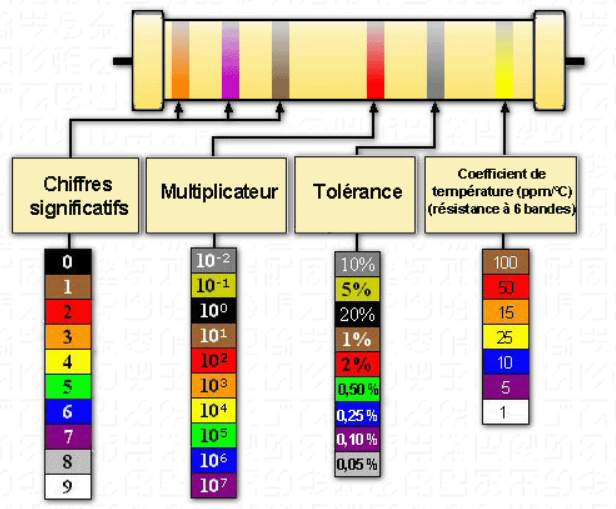

Code couleur des résistances

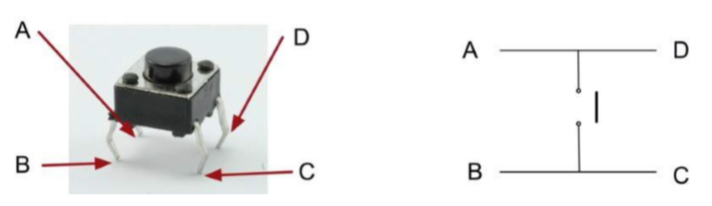

Bouton poussoir

Le bouton poussoir est un composant qui permet de fermer le circuit lorsqu’on appuie dessus.

Bouton poussoir

Exercices

Voici quelques petits exercices pour prendre en main votre petit Elegoo.

Exercice 1: Faire clignoter une LED

Connecter la borne + de la plaque sur la sortie 8.
Connecter la borne – de la plaque sur la sortie GND.
Utiliser mettre en série la LED et la résistance 220 Ohms.

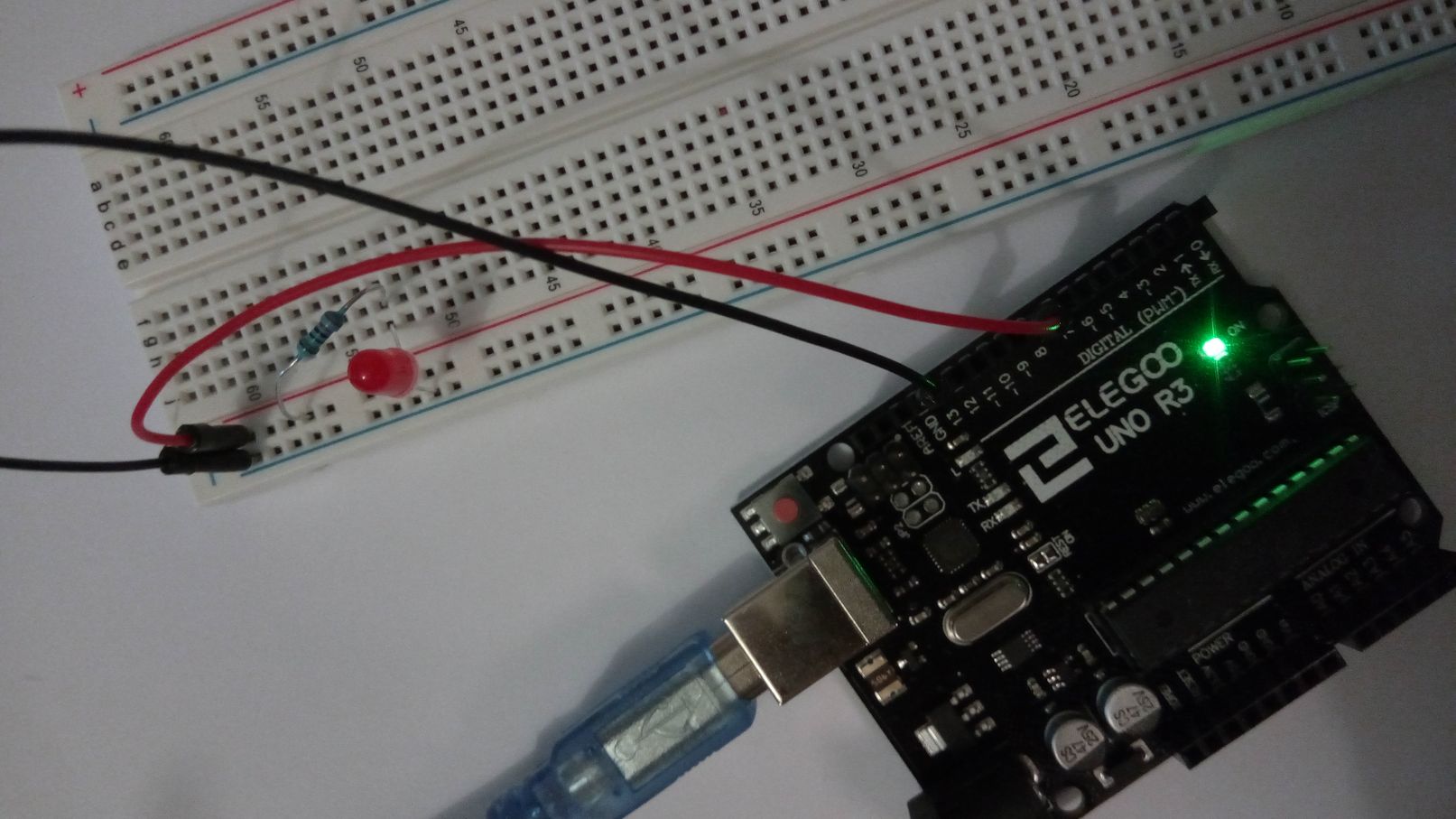

Câblage

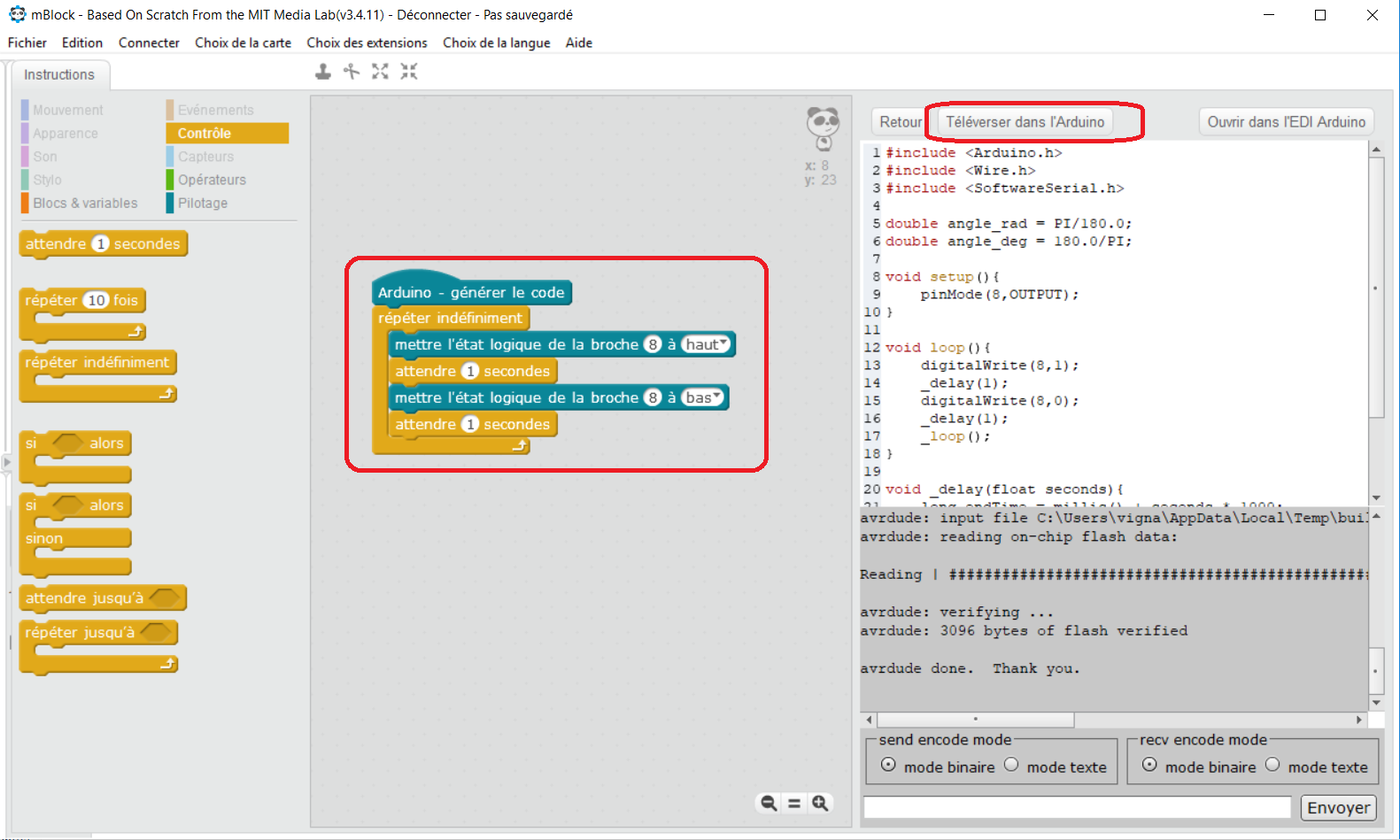

Ecrire le programme ci-dessous et le charger dans l’Elegoo en appuyant sur « Téléverser dans l’Arduino« .

Programme

Exercice 2: Commander une LED avec un interrupteur

A venir

Exercice 3: Le chenillard

A venir
